دسته بندی سرپیچ ها

پیچ ها از نظر شکل سر و همچنین قسمت آچارخور به چند دسته تقسیم می شوند که در زیر به تعدادی از آن ها اشاره می شود.

پیچ های مغزی

پیچ های مغزی به پیچ هایی گفته می شود که در تمام طول میله پیچ، دنده شده باشد. برای بستن یا باز کردن این نوع پیچ ها باید قسمتی از سر پیچ به صورت آلن یا شیاردار ساخته شوند.

پیچ مغزی با انتهای مخروطی پیچ گوشتی خور طبق استاندارد : DIN-ISO 27434

پیچ مغزی با انتهای مخروطی

پیچ مغزی زبانه دار پیچ گوشتی خور طبق استاندارد : DIN-ISO27435

پیچ مغزی زبانه دار

پیچ مغزی پیچ گوشتی خور با انتهای تخت پخ دار طبق استاندارد : DIN-ISO27436

پیچ مغزی پیچ گوشتی خور با انتهای تخت پخ دار

جدول زیر مشخصات ابعاد و اندازه های پیچ های مغزی از M3 تا M12 را نشان می دهد.

پیچ های سرشش گوش :

رایج ترین پیچ ها، پیچ های سر شش گوش هستند.در زیر به چند نوع از پیچ های سر شش گوش اشاره می شود.

1. پیچ سر شش گوش نیم دنده طبق استاندارد : DIN-ISO 4017
2. پیچ سرشش گوش تمام دنده طبق استاندارد : DIN-ISO4014
3. پیچ سر استوانه ای آلنی (شش گوش داخلی) طبق استاندارد :DIN-ISO4762

جدول اطلاعات و مشخصات اندازه های پیچ های سرشش گوش و سرشش گوش داخلی (آلنی)

پیچ های سرچهار گوش :

پیچ های سرچهارگوش نیم رزوه واشر سر خود طبق استاندارد : DIN478

پیچ های سرچهارگوش با زبانه کوتاه طبق استاندارد : DIN479

پیچ های سرچهارگوش واشر سر خود زبانه دار طبق استاندارد : DIN480

جدول اطلاعات و مشخصات اندازه های پیچ های سرچهارگوش

پیچ های سراستوانه ای :

پیچ های سراستوانه ای شیار دار دوسو : DIN-ISO 1207

پیچ های سراستوانه ای تخت شیار دار دوسو : DIN-ISO1580

پیچ های سراستوانه ای شش گوش داخلی (آلن) : DIN-ISO7978

جدول اطلاعات و مشخصات اندازه های پیچ های سراستوانه ای

پیچ های سرعدسی و سرخزینه ای :

پیچ های سرخزینه شیار دار دوسو طبق استاندارد : DIN-ISO 2009

پیچ های سرعدسی با آچار خور صلیبی طبق استاندارد : DINEN ISO 7047

پیچ های سرخزینه با آچار خور صلیبی طبق استاندارد : DIN-ISO 7046

پیچ های سرعدسی شیار دار دوسو طبق استاندارد : DIN-ISO 2010

انواع مهره

مهره ها نیز همانند پیچ ها با توجه به شکل و نوع کاربردشان در انواع مختلفی تولید می شوند که مهم ترین آن ها مهره هی شش گوش هستند.

مهره های شش گوش :

مهره های شش گوش رایج ترین نوع مهره ها هستند که در جدول زیر مشخصات و اندازه های تعدادی از این مهره ها اشاره شده است.

مهره شش گوش با دنده میلی متری

مهره شش گوش

مهره تاجی

در جدول زیر به مشخصات و اندازه های تعدادی از این مهره ها اشاره شده است.

اشپیل

پیچ ها و مهره ها با توجه به کاربردشان در شکل ها و فرم های بسیار متنوعی ساخته می شوند. در شکل های زیر با نمونه هایی از این نوع مهره ها آشنا می شوید.

مهره شش گوش کلاهک گنبددار طبق استاندارد DIN 1589

مهره شش گوش

مهره گرد سوراخ دار یک طرفه طبق استاندارد DIN 543

مهره گرد

مهره شش گوش سر کروی طبق استاندارد DIN 917

مهره شش گوش

مهره گرد سوراخ دار طبق استاندارد DIN 547

مهره

نوک پیچ ها( انتهای دنده پیچ ها)

انتهای دنده پیچ ها طبق استاندارد DIN ISO 4753 دسته بندی شده اند. لازم به توضیح است که انتهای دنده پیچ ها جزء طول پیچ محسوب می شود. در شکل زیر انتهای دنده پیچ ها و جدول مربوطه قابل مشاهده می باشد.

مقالات مرتبط:

قیمت پیچ نوک مته

قیمت پیچ ام دی اف

انواع پیچهای ترکیبی یا Combination

درایو این پیچها معمولا ترکیبی از درایوهای شیاردار و چهارسو Philips میباشد تا امکان باز و بسته کردن با کمترین امکانات وجود داشته باشد.این مزیت زمانی بکار میرود که یک کاربر غیرحرفه ای به کرات اتصالی را باز و بسته نماید (مثل درب محفظه ی باتری اسباب بازی) و عیب آن افزایش هزینه ی تولید و قیمت محصول است. (مگر در پیچهای پلاستیکی و تولید شده به روش ریخته گری)انواع پیچ ترکیبی میتوانند بر مبنای درایوهای ستاره ای و شیاردار، شش گوش و فیلیپس و … ساخته شوند که چندان رایج نیستند. درایو پیچ بصورت ترکیبی یا Combination، که به این پیچها ترکیبی گفته میشود.

انواع پیچ مربعی یا Square

شکل درایو این پیچ بصورت چهارگوش یا مربع است که از لغزش آچار پیشگیری میکند و تحمل مقادیر زیادی از گشتاور را دارد. در مواردی چهار گوشه ی مربع را کمی شیاردار میکنند تا قابلیت استفاده از پیچ گوشتی چهار سو وجود داشته باشد، که در این حالت اصطلاحا Hybrid یا مختلط است. (چون شیار چارسو کامل اعمال نمیشود، درایو از نوع ترکیبی یا Combination نخواهد بود). این پیچ اولین بار در سال 1908 توسط شخصی بنام رابرسون ساخته شد و به همین علت پیچ رابرسون (Robertson) نیز نامیده میشود. پیچ با درایو مربعی که به آن Square Screw گفته میشود.

پیچ سوکتی، شش گوش یا آلن (Socket, Hex or Allen)

شیار درایو روی این پیچ بصورت شش گوش، یا سوکتی است که عموما آلن نامیده میشود و در محیطهای صنعتی به پیچ آلن خور معروف است! شکل خاص این شیار تحمل گشتاورهای بالایی را دارد که آن را گزینه ی مناسبی برای برقراری اتصالات محکم میکند، اما هزینه ی تولید و قیمت نهایی تولید پیچ را افزایش میدهد. پیچ آلن خور یا Socket Screw یا Allen Screw که به پیچ سوکتی یا پیچ با درایو شش گوش هم معروف است.

انواع پیچهای ستاره ای یا Star

انواع پیچ ستاره ای کاربرد عمومی زیادی ندارند! شیار ستاره ای شکل و زیبای آنها تنها کمی بیشتر از درایو چهارسو گشتاور تحمل میکند و مزیت اصلی آنها جلوگیری از باز و بسته شدن توسط افراد غیرمتخصص است. از آنجایی که ابزار مناسب برای باز کردن این پیچ در دسترس بسیاری از افراد غیرماهر وجود ندارد از آن برای اتصال درب محفظه ی اجزای حساس تجهیزات، مثل مدارهای حساس الکتریکی، استفاده میشود.

طبقه بندی انواع پیچ از نظر شکل کلگی (Head Shape)

در این بخش مقایسه و طبقه بندی انواع پیچ بر اساس شکل کلگی انجام میشود که برای Screw و Bolt یکسان هستند و هر طبقه بندی شامل پیچهایی با درایوها، جنسها و کاربردهای مختلف است.

انواع پیچ با کلگی مخروطی یا Countersunk

کلگی پیچهای Countersunk مخروطی شکل است، بطوریکه مساحت سطح مقطع از پایین به بالا افزایش میابد. زاویه ی مخروط عموما قائم (90 درجه) است و در غیر اینصورت مقدارش اعلام میشود (مثلاBolt Flat 85). زوایای بزرگتر نیازمند ارتفاع کلگی کمتر (و بالعکس) میباشند و به همین علت پیچهای مخروطی با زاویه ی بیشتر از 90 برای قطعات نازک کاربرد بیشتری دارند. پیچهای Countersunk نشیمنگاهی برای قرارگرفتن روی سطوح ندارند و در اصل برای نصب شدن داخل قطعه کار طراحی شده اند، با این حال در مواردی با بریدن بخشی از ناحیه ی زیرین مخروط یک سطح افقی ایجاد میشود که میتواند بعنوان نشمینگاه استفاده شود (یا نشود) و ارتفاع کلگی را کاهش یا طول رزوه را افزایش دهد. در صورت وجود برش در ناحیه ی مخروطی، لازم است در نامگذاری پیچ از عبارت Undercut استفاده شود، مثلا Undercut Oval به معنای یک پیچ مخروطی از نوع Oval میباشد که ناحیه ی زیرین آن بریده شده است. (پیچ های Flat و Oval کمی جلوتر بررسی میشوند).

مقالات مرتبط:

خرید پیچ نوک مته

خرید پیچ ام دی اف

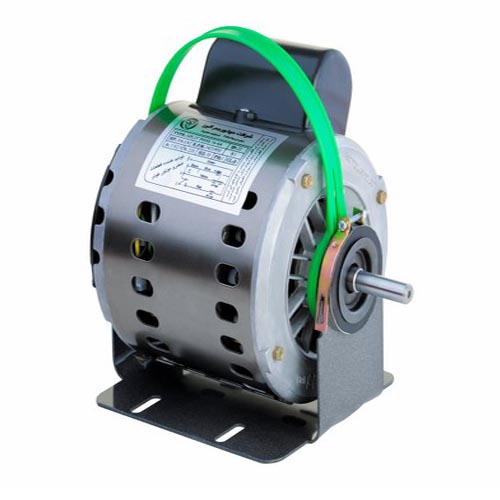

الکتروموتور کولری

امروز میخواهیم درباره یکی از انواع الکتروموتورها یعنی الکتروموتور آبی ( همان موتور الکتریکی ای که در ساخت و تجهیز کردن کولرهای آبی کاربرد دارد) صحبت کنیم. همان طور که گفته شد این نوع از موتور الکتریکی در تجهیز کردن کولرهای آبی که اکثر مردم در فصل تابستان از ان استفاده میکند کاربرد دارد. این قطعه از کولر، وظیفه تولید باد و هدایت آن به کانال کولر از طریق انرژی الکتریکی را به عده دارد. در ادامه به صورت جزئی تر درباره این قطعه پرکاربرد توضیح خواهیم داد.

الکتروموتورهای کولری در انواع و دسته بندی های متفاوتی تولید و به بازار عرضه و تقاضا فرستاده میشوند. در یک از این دسته بندی ها، موتورهای ابی کولر به دو دسته تک فاز و یا سه فاز تقسیم میشوند. البته معمولا این وسیله برقی بیشتر به صورت تک فاز ساخته میشود و در نزد مصرف کنندگان از محبوبیت بیشتری برخوردار است. حتما خودتان نز به این موضوع واقف هستید که در مقام مقایسه کولرهای آبی و کولرهای گازی، کولرهای ابی هستند که مقبولیت و محبوبیت بیشتری دارند. دلیل این محبوبیت نیز به صرفه بودن و همچنین در دسترس بودن قطعات کولرهای آبی برای تعمیر و یا تعئیض میباشد. تناسب کولرهای اّبی با اکثر مناطق آب و هوایی در ایران، یکی دیگر از دلایل پر مصرف بودن این دسته از لوازم برقی صنعتی میباشد.

ابتدا به نوع موتور کولر آبی می پردازیم : موتور های موجود در بازار برحسب قدرت شان چند نوع هستند : مدل 2300، 3500، 4900، 7000 که این اعداد نشان دهنده قدرت الکتروموتور کولری در هوادهی را نشان می دهد، خریدار باید به فضایی که برای آن قصد تهیه کولر را دارد قدت نماید تا بتواند مدلی متناسب را انتخاب کند.

عملکرد و اجزای الکتروموتور کولری

بلبرینگ

کارکرد موتور کولر توسط بلبرینگ صورت می گیرد، برای تشخیص درستی بلبرینگ می توان از نوع صدای آن هنگام روشن شدن موتور استفاده کرد، موتور هایی که هنگام کارکرد صدای زیادی تولید می کنند در حقیقت بلبرینگ به درستی کار نمی کند که باعث تولید صدا می شود.

کلاچ موتور

قسمت بعدی که در موتور مهم است کلاچ موتور است که برخی از تولید کنندگان موتور کولر برای پایین آوردن هزینه تولید و رقابت با بازار فروش از کلاچ در تولید موتور خود استفاده نمی کنند، وجود کلاچ در الکتروموتور کولری باعث بالا رفتن قدرت ابتدایی موتور جهت چرخاندن تسمه می شود.

سیم پیچ

سیم پیچ قسمت دیگر موتور کولر است ، مدل سیم پیچ در موتور های 2300 و 3500 به حالتی است که نیازی به خازن برای راه انداز موتور نیست اما برای موتور هایی با قدرت بیشتر یعنی 4900 و 7000 نیاز به خازن وجود دارد زیرا قدرت بالاتر است. به موتور هایی که برای راه انداز به خازن نیاز دارند موتور خازنی می گویند.

انواع موتور کولری

به طور کلی الکتروموتور کولری دو دور می باشند دور کند و دور تند که خود به دوسته موتورهای دو دور با خازن و موتورهای دو دور با سیم پیچ برای راه اندازی تقسیم می شوند.

موتور دو دور با خازن دائم کار

این نوع از موتور ها با وجود خازن به شکل 1000 و 1500 دور در بازار وجود دارند موتور های دارای خازن یک سیم پیچ کمکی نیز به همراه دارند و این مدل از موتور های کولر چون همیشه در حال کار هستند موتور های با خازن دائمی می گویند.

موتور دو دور با سیم پیچ

موتور های با سیم پیچ راه انداز این موتور ها سه نوع حالت سیم پیچی دارند :

حالت یک : سیم پیچ حالتی برای کند کار کردن موتور که سرعت موتور در این حالت سیم پیچی برابر 1000 دور در دقیقه است

حالت دو : این حالت سیم پیچی موتور برای تند کار کردن می باشد و سرعت موتور برابر 1500 دور در دقیقه می باشد

حالت سوم : این حالت سیم پیچ برای راه اندازی می باشد

نکاتی مهم درباره خرید الکتروموتور کولری

توجه به ابعاد محلی که نیازمند به کولر آبی است و همینطور قدرت کولر آبی که نسبت کاملا مستقیم دارند.

توجه به خروجی هوا برخی از کولر ها خروجی هوا یشان از سقف و برخی از قسمت جانبی کولر می باشد که این مسئله هم مجددا به محیطی که کولر در آن قرار میگیرد ارتباط دارد. کولر هایی که بوسیله تسمه حرکت می کنند بسیار کاربردی تر و عمر بیشتری دارند به نسبت دیگر مدل های فاقد تسمه، توجه به این موضوع قدرت و سلامت موتور را تضمین می کند.

موتور کولر آبی حتما باید متناسب با سایز بدنه و خود کولر باشد زیرا که پس از مدتی کارکرد باعث تولید صدا در قسمت موتور و پروانه و سایر قطعات موتور می شود و همین سر و صدا و لغزش موجب شل شدن پایه خود موتور نیز می شود.

امیدواریم که این مقاله برای شما مخاطبان گرامی مفید فایده قرار گرفته باشد. همانطور که عنوان شد، در این مقاله انواع الکتروموتورهای آبی را شرح دادیم. در انتها نیز قصد داریم شما را با دو ابر قدرت تولید کننده موتورهای آبی آشنا کنیم. این دو شرکت که با نام های تجاری الکتروژن و الکتروموتور موتوژن در بازار معروف شده اند، همواره محصولات با کیفیت و قابل قبولی را ارائه میکنند. برای خرید این الکتروموتورهای آبی میتوانید به سایت فروشگاهی صنعت ترمز که یکی از شناخته شده ترین سایت های موجود در فضای مجازی میباشد مراجعه کنید.

برای کسب اطلاعات بیشتر به انجمن برنامه نویسیان مراجعه کنید.



موتور کولر موتوژن ساخت شرکت تولید کننده الکتروموتور بوده که در تبریز واقع شده است . کیفیت موتور های کولر موتوژن بسیار بالاست. موتوژن از سال 1355 اقدام به تولید انواع الکتروموتور تحت لیسانس شرکت انگلیسی نمود، الکتروموتور های این شرکت دارای گشتاور بالایی می باشند.

موتور کولر موتوژن به شکل دو دور کار می کنند البته اگر کاربری موتور کولر تک دور بخواهد به شکل سفارشی تولید می شود.

موتور های کولر میزان هوادهی متفاوتی دارند و قدرت تا 7000 را شامل می شود. الکتروموتور موتوژن بالاترین عملکرد را در بین موتور های ساخت داخل دارد.

اجزای موتور موتوژن

فریم : بدنه الکتروموتور های موتوژن اکثرا از فولاد ساخته شده و جهت حفاظت موتور در برابر خوردگی و رطوبت داخل کولر از یک لایه حفاظتی از رنگ رزین پلی استر استفاده می شود.

ابعاد این فریم ها حدود 56 می باشد.

شفت : که انتقال دهنده درت به چرخ دنده ها می باشد،

روتور : روتور های موتور های کولر موتوژن دارای قفس سنجابی می باشد،

براکت ها : براکت های این الکتروموتور با روش ریخته گری و از جنس آلمینیوم تولید می شوند.

موتور های کولر موتوژن دو حالته می باشند، یک حالت کند و حالت دیگر حالت تند است، گشتاور موتور در حالت استارت به حالت تند یا کند همیشه یک مقدار ثابتی می باشد.

هوای بیرون از طریق براکت ها به داخل دمیده می شود و از طریق سوراخ هایی که روی بدنه تعبیه شده می توانند هوای داخلی را به سمت خروج هدایت کنند .

موتور های کولر موتوژن دارای درجه حفاظت و استاندارد می باشد برابر IP22 می باشد، این درجه حفاظت یعنی در برابر پاشش قطرات آب از سمت بالای الکتروموتور مقاوم است.

مزایای موتور کولر موتوژن

اول اینکه موتور های کولر موتوژن دارای ضمانت نامه و گارانتی می باشند، دوم قیمت مقرون به صرفه نسبت به رقبای خارجی و اروپایی، کیفیت بالا در تولید به نسبت برخی از موتور های وارداتی، همچنین موتور کولر موتوژن هزینه نگه داری و تعمیر آسان تری به نسبت مدل های خارجی دارد.

مقالات مرتبط:

رزولر چیست؟

رزولور

رزولور ها از خانواده سینکرو ها هستند که کاربرد بسیار زیادی در صنعت دارند. تنها تفاوت آنها در این است که دو سیم پیچی عمود بر هم در روتور و استاتور آنها دیده می شود. بدین صورت که با تحریک یکی از سیم پیچی ها ، ولتاژ مناسب با آن به استاتور یا روتور داده می شود.

در صورتی که در رزولور ها از یک سیم پیچی استفاده شود، تجزیه به یک سمت انجام می شود. بنابراین از دو سیم پیچی استفاده می شود تا ولتاژ عمود بر هم توسط ماشین ها تجزیه شود. دلیل نامگذاری سنسور ها بر همین اساس است.

بررسی موارد استفاده

رزولور دارای ساختاری با مقاومت بالاست که شامل سیم پیچی و هسته آهنی است.

رزولر بر اثر تحریک سیم پیچی داخلی ولتاژ AC را در AC خروجی تولید می کند . ولتاژی که از AC خروجی خارج می شود نسبت به زاویه چرخش تغییر می کند که زاویه چرخش را از طریق خواندن ولتاژ می توانیم اندازه گیری کنیم.

در محیط های آلوده و صنعتی از سنسور های رزولور به ازای انکودر های نوری استفاده می شود که با توجه به ساختمان داخلی سنسور ها مشکلی ایجاد نمی کنند.

همچنین می توان از این سنسور ها در جهت عکس استفاده نمود . به این صورت که با اعمال مولفه های ولتاژ به استاتور میتوان ولتاژ با زائیه به دست آورد.

سینکرو ها با توحه به هزینه تولید بالا و مراحل سخت و پیچیده تولید آن در صنایع نظامی استفاده می شود و این رزولور ها هستند که جای سینکرو ها را در صنعت گرفته اند.

امکانات رزولور

تحمل دمای بالا در هنگام استفاده – مقاومت بدنه بالا – دارای قابلیت چرخش در سرعت بالا – قابل اطمینان – مقاوم در برابر نویز – قابل انتقال محیطی – کوچک و کاربردی

ساختار سیستم

رزولور مانند یک الکتروموتور ممکن است دارای استاتور و روتور باشد و تنها تفاوت آن با موتور الکتریکی نوع سیم پیچ آن می باشد.

به طور کلی رزولور ها دارای سه سیم پیچ می باشند. دو سیم پیچ دوفاز می باشند و یک سیم پیچ کانتر پیچ در پیچ می باشد هر سیم پیچ دارای یک محرک می باشد که معمولا محرک ها در رزولور ها در بالا قرار گرفته است.

نوع سیم پیچ بیانگر نوع ترانسفورماتور می باشد که این ترانسفورماتور قادر است جریان را در روتور فاقد اتصال مستقیم برق منتقل نماید. دو سیم پیچ دیگر به صورت 90 درجه نسبت به یکدیگر قرار گرفته اند.

رزولورهای قطبی

این رزولورها چند قطبی هستند و برای موقعیت های دقیق بسیار کاربردی می باشند زیرا دقت زاویه ای آن ها حدود 5 می باشند.

از این رزولور های چند قطبی جهت نظارت بر موتور های الکتریکی استفاده می شود.

رزولرهای گیرنده

این نوع از رزولور ها با محاسبه زاویه ی الکتریکی ما بین نسبت سینوسی و کسینوسی به سیم پیچ ها انرژی می دهد و در این نوع از رزولور ها زاویه مکانیکی با زاویه الکتریکی وارد شده به استاتور یکی می باشد.

از رزولور های گیرنده برای قسمت مخالف فرستنده استفاده می شود.

قابلیت های رزولور ها

از مهمترین و اولین قابلیت ها میتوان به رزولوشن بالا اشاره نمود، اندازه گیری رزولورها در موقعیت های مطلق و جلوگیری از بین رفتن اطلاعات با قطع برق می باشد.

رزولور دیفرانسیل

این نوع برای ماشین حساب های آنالوگ تابع مثلثاتی مورد استفاده قرار می گیرد. یکی از مهمترین مزیت های رزولور نداشتن هیچ گونه قطعه خاص می باشد همین مزیت باعث بالا رفتن مقاومت در برابر هر گونه ضربه یا ارتعاشی را داشته باشد.
